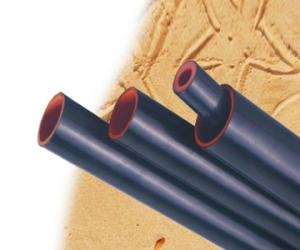

Tubes thermorétractables avec double paroi

Description:
La couche intérieure rouge est fait de matériaux d'isolation pour assurer une bonne isolation
La couche extérieure noire est faite de matériaux de semi-conducteur pour fournir un blindage électrique
Convient pour les applications dans les joints de câbles d'alimentation jusqu'à 35 kV
Continu la température du fonctionnement: -45℃ à 105℃
Température de rétreint: commencer à 100℃, et entièrement récupéré à 130℃

Tableau de sélection

Numéro de produit	Diamètre intérieur		Après la épaisseur de paroi récupéré /mm (±10%)	Longueur standard /mm
Numéro de produit	Comme fournie (Min)/mm	Après la récupéré (Max) /mm	Après la épaisseur de paroi récupéré /mm (±10%)	Longueur standard /mm
WDWT-30/12	30	12	5.8	300-1000
WDWT-35/13	35	13	5.8	300-1000
WDWT45/17	45	17	5.8	300-1000
WDWT-55/21	55	21	5.8	300-1000
WDWT-65/26	65	26	5.8	300-1000
WDWT-85/30	85	30	7.3	300-1000
WDWT-100/38	100	38	7.3	300-1000
WDWT-120/45	120	45	7.3	300-1000

Données techniques
Inner couche d'isolation

Propriété	Méthode d'essai	Valeur forfaitaire
Température de fonctionnement	IEC 216	-45 ℃ à 105 ℃
Résistance en traction	ASTM-D-638	≥12MPa
Elongation à la rupture	ASTM-D-638	≥400%
Résistance en traction après vieillissement	ASTM-D-2671	≥10MPa (130 ℃ ,168hrs)
Elongation à la rupture après vieillissement	ASTM-D-2671	≥320% (130 ℃ ,168hrs)
Résistivité de volume	IEC 60093	≥1×1014Ω·cm
Résistance diélectrique	IEC 60243	≥25kV/mm
Retrait longitudinal	ASTM-D-2671	≤10%
Excentricité	ASTM-D-2671	≤30%
Absorption de l'eau	ISO 62	≤0.5%

Couche semi-conductrice externe

Propriété	Méthode d'essai	Valeur forfaitaire
Température de fonctionnement	IEC 216	-45 ℃ à 105 ℃
Résistance en traction	ASTM-D-638	≥10MPa
Elongation à la rupture	ASTM-D-638	≥300%
Résistance en traction après vieillissement	ASTM-D-2671	≥8MPa (130 ℃ ,168hrs)
Elongation à la rupture après vieillissement	ASTM-D-2671	≥240% (130 ℃ ,168hrs)
Résistivité de volume	IEC 60093	102 ~ 104Ω•cm
Retrait longitudinal	ASTM-D-2671	≤10%
Excentricité	ASTM-D-2671	≤30%
Absorption de l'eau	ISO 62	≤0.5%
