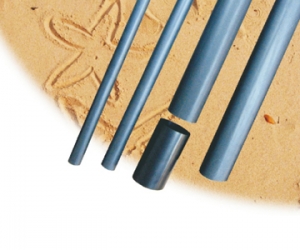

Tubes thermorétractables de contrôle du stress
Description:
Fabriqué en polyoléfine réticulée
Fournir un contrôle efficace de la contrainte électrique pour extrémités et jonctions pour câbles XLPE et câbles PILC jusqu'à 36 kV
Continu la température du fonctionnement: -40℃ à 100℃
Température de rétreint: commencer à 100℃, et entièrement récupéré à 130℃
Couleur: noir
Tableau de sélection
| Numéro de produit | Diamètre intérieur | Après la épaisseur de paroi récupéré /mm (±10%) | Longueur standard /mm | ||
| Comme fournie (Min)/mm | Après la récupéré (Max) /mm | ||||
| Tube de longueur de coupe | |||||
| WRSYL-30/11 | 30 | 11 | 2.1±0.1 | 100-1200 | |
| WRSYL-35/14 | 35 | 14 | 2.1±0.1 | 100-1200 | |
| WRSYL-40/17 | 40 | 17 | 2.1±0.1 | 100-1200 | |
| WRSYL-45/20 | 45 | 20 | 2.1±0.1 | 100-1200 | |
| WRSYL-45/19 | 45 | 19 | 3.0±0.1 | 100-1200 | |
| WRSYL-55/25 | 55 | 25 | 2.4±0.1 | 100-1200 | |
| WRSYL-55/24 | 55 | 24 | 3.2±0.1 | 100-1200 | |
| WRSYL-70/29 | 70 | 29 | 3.2±0.1 | 100-1200 | |
| WRSYL-85/40 | 85 | 40 | 3.6±0.1 | 100-1200 | |
| Tube de longueur continue | m/ bobine | ||||
| WRSYL-30/11 | 30 | 11 | 2.1±0.1 | 25 | |
| WRSYL-35/14 | 35 | 14 | 2.1±0.1 | 25 | |
| WRSYL-40/17 | 40 | 17 | 2.1±0.1 | 25 | |
| WRSYL-45/20 | 45 | 20 | 2.1±0.1 | 25 | |
| WRSYL-45/19 | 45 | 19 | 3.0±0.1 | 25 | |
| WRSYL-55/25 | 55 | 25 | 2.4±0.1 | 25 | |
| WRSYL-55/24 | 55 | 25 | 3.2±0.1 | 15 | |
| WRSYL-70/29 | 70 | 29 | 3.2±0.1 | 15 | |
Données techniques
| Propriété | Méthode d'essai | Valeur forfaitaire |
| Température de fonctionnement | IEC 216 | -40 ℃ à 100 ℃ |
| Résistance en traction | ASTM-D-2671 | ≥10MPa |
| Elongation à la rupture | ASTM-D-2671 | ≥300% |
| Résistance en traction après vieillissement | ASTM-D-2671 | ≥8MPa (130 ℃ ,168hrs) |
| Elongation à la rupture après vieillissement | ASTM-D-2671 | ≥220% (130 ℃ ,168hrs) |
| Constante diélectrique | IEC 60250 | ≥15 |
| Résistivité de volume | IEC 60093 | ≥1×108-10Ω·cm |
| Retrait longitudinal | ASTM-D-2671 | ≤10% |
| Excentricité | ASTM-D-2671 | ≤30% |
| Absorption de l'eau | ISO 62 | ≤0.5% |
