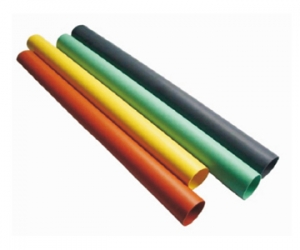

Tubes thermorétractables à barre de bus

Description:
Fabriqué en polyoléfine réticulée
Haute résistance au cheminement, le vieillissement et l'érosion
Utilisée pour offrir une protection d'isolation pour barre en appareillage et poste
Peut être fourni en longueur continue
Continu la température du fonctionnement: -45℃ à 105℃
Température de rétreint: commencer à 110℃, et entièrement récupéré à 130℃
Couleur: jaune, rouge, vert, bleu, noir

Données techniques

Propriété	Méthode d'essai	Valeur forfaitaire
Température de fonctionnement	IEC 216	-45 ℃ à 105 ℃
Résistance en traction	ASTM-D-2671	≥10MPa
Elongation à la rupture	ASTM-D-2671	≥400%
Résistance en traction après vieillissement	ASTM-D-2671	≥8MPa (130 ℃ ,168hrs)
Elongation à la rupture	ASTM-D-2671	≥320% (130 ℃ ,168hrs)
Après vieillissement	ASTM-D-2671	≥320% (130 ℃ ,168hrs)
Résistance diélectrique	IEC 60243	≥25kV/mm
Résistivité de volume	IEC 60093	≥1×1014Ω·cm
Constante diélectrique	IEC 250	≤3.0
Retrait longitudinal	ASTM-D-2671	≤10%
Excentricité	ASTM-D-2671	≤30%
Absorption de l'eau	ISO 62	≤0.5%
Inflammabilité (indice d'oxygène)	IEC 4589	≥28
Corrosion du cuivre	ASTM-D-2671	Pas de corrosion (130 ℃ ,168hrs)
Pliage à froid	ASTM-D-2671	Aucune fissuration (-40 ℃ , 4hrs)

Tableau de sélection (10 kV rétractable barre de chaleur de la manche)

Numéro de produit	Comme fournie /mm		Après la récupéré /mm		Longueur standard /mm	Convient pour barre rectangulaire /mm	Convient pour barre circulaire /mm
Numéro de produit	ID(Min)	Epaisseur du mur	ID(Max)	Epaisseur du mur (±10%)	Longueur standard /mm	Convient pour barre rectangulaire /mm	Convient pour barre circulaire /mm
Ф20	20	1.2	8	2.5	1000	20	15
Ф25	25	1.2	11	2.5	1000	25	15
Ф30	30	1.2	13	2.5	1000	30	20
Ф40	40	1.2	16	2.5	1000	40	25
Ф50	50	1.3	18	2.7	1000	50	30
Ф65	65	1.3	28	2.7	1000	65	40
Ф75	75	1.3	31	2.7	1000	75	50
Ф85	85	1.3	36	2.7	1000	85	55
Ф100	100	1.3	42	2.7	1000	100	75
Ф120	120	1.3	48	2.7	1000	120	85
Ф150	150	1.3	62	2.7	1000	150	105
Ф180	180	1.3	73	2.7	1000	180	120
Ф210	210	1.3	84	2.7	1000	210	130
Ф230	230	1.2	85	2.7	1000	230	135
Ф250	250	1.5	102	3.7	1000	250	140
Ф300	300	1.6	110	3.9	1000	300	160
Ф350	350	1.2	142	3.0	1000	350	200
Ф400	400	1.2	160	3.0	1000	400	260
Ф450	450	1.4	193	3.2	1000	450	300
Ф500	500	1.2	193	3.2	1000	500	330

Selection Table (20 kV heat shrink busbar sleeve)

Numéro de produit	Comme fournie /mm		Après la récupéré /mm		Longueur standard /mm	Convient pour barre rectangulaire /mm	Convient pour barre circulaire /mm
Numéro de produit	ID(Min)	Epaisseur du mur	ID(Max)	Epaisseur du mur (±10%)	Longueur standard /mm	Convient pour barre rectangulaire /mm	Convient pour barre circulaire /mm
Ф30	30	1.6	12	3.7	1000	30	20
Ф40	40	1.6	16	3.7	1000	40	25
Ф50	50	1.6	20	3.7	1000	50	30
Ф60	60	1.6	25	3.7	1000	60	40
Ф70	70	1.6	30	3.7	1000	70	45
Ф85	85	1.5	32	3.7	1000	85	55
Ф100	100	1.5	40	3.7	1000	100	65
Ф120	120	1.5	50	3.7	1000	120	80
Ф140	140	1.5	56	3.7	1000	140	100
Ф160	120	1.5	64	3.7	1000	160	110
Ф180	180	1.5	72	3.7	1000	180	130
Ф200	200	1.5	82	3.7	1000	200	140
Ф220	220	1.5	88	3.7	1000	220	150

Selection Table (35 kV Heat Shrink Busbar Sleeve)

Numéro de produit	Comme fournie /mm		Après la récupéré /mm		Longueur standard /mm	Convient pour barre rectangulaire /mm	Convient pour barre circulaire /mm
Numéro de produit	ID(Min)	Epaisseur du mur	ID(Max)	Epaisseur du mur (±5%)	Longueur standard /mm	Convient pour barre rectangulaire /mm	Convient pour barre circulaire /mm
Ф25	25	2.0	10	4.7	1000	25	15
Ф30	30	2.0	15	4.7	1000	30	20
Ф40	40	2.0	17	4.7	1000	40	25
Ф50	50	2.0	20	4.9	1000	50	25
Ф65	65	2.0	27	5.2	1000	65	30
Ф75	75	2.0	30	5.2	1000	75	35
Ф85	85	2.0	32	5.2	1000	85	40
Ф100	100	2.0	39	5.2	1000	100	75
Ф120	120	2.0	50	5.2	1000	120	85
Ф150	150	2.0	60	5.2	1000	150	105
Ф180	180	2.2	70	5.5	1000	180	120
Ф210	210	2.1	82	5.3	1000	210	130
