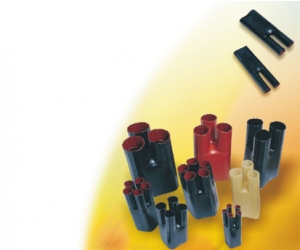

Extrémités thermorétractables

Description:
Fabriqué en polyoléfine réticulée, enduit intérieure avec de l'adhésif aux extrémités
Assurer une protection d'étanchéité sur un câble multicœurs béquille, y compris les 2, 3, 4, 5-cores évasion
Rencontre avec les variétés de la configuration requise
Continu la température du fonctionnement: -45℃ à 105℃
Température de rétreint: commencer à 110℃, et entièrement récupéré à 135℃

Données techniques

Propriété	Méthode d'essai	Valeur forfaitaire
		Évasion Insulated	Évasion résistant à l'huile	Évasion conducteur
Température de fonctionnement	IEC 216	-45 ℃ to 105 ℃	-45 ℃ to 105 ℃	-45 ℃ to 105 ℃
Résistance en traction	ASTM-D-2671	≥12MPa	≥11MPa	≥12MPa
Elongation à la rupture (120 ℃ , 168hrs)	ASTM-D-2671	≥300%	≥300%	≥300%
Résistance en traction	ASTM-D-2671	≥10MPa	≥9MPa	≥10MPa
Après vieillissement (120 ℃ , 168hrs)
Elongation à la rupture	ASTM-D-2671	≥230%	≥230%	≥230%
Après vieillissement
Résistance en traction	ASTM-D-2671	-	≥10MPa	-
Après la trempage
Elongation à la rupture	ASTM-D-2671	-	≥230%	-
Après la trempage
Résistance diélectrique	IEC 60243	≥20kV/mm	≥20kV/mm	-
Absorption de l'eau	ISO 62	≤0.5%	≤0.5%	≤0.5%
Résistivité de volume	IEC 60093	≥1014Ω.cm	≥1014Ω.cm	102~104Ω·cm

Tableau de sélection

Numéro de produit		Diamètre de base		Diamètre de doigt		Toute la longueur (±10%) /mm	Longueur des doigts (±10%)/mm
Numéro de produit		Comme fournie (Min) /mm	Après la récupéré (Max) /mm	Comme fournie (Min) /mm	Après la récupéré (Max) /mm	Toute la longueur (±10%) /mm	Longueur des doigts (±10%)/mm
2 cœurs	WRSZT2-24/12 ( 0# )	24	12	12	5	130	55
	WRSZT2-38/16 ( 1# )	38	16	20	7	140	60
	WRSZT2-48/18 ( 2# )	48	18	25	9	145	60
	WRSZT2-60/24 ( 3# )	60	24	35	11	135	55
	WRSZT2-72/25 ( 4# )	72	25	40	12	140	60
3 cœurs	WRSZT3-24/16 ( -2# )	24	16	11	5	140	50
	WRSZT3-48/22 ( -1# )	48	22	18	7	170	55
	WRSZT3-60/28 ( 0# )	60	28	25	8	175	55
	WRSZT3-70/36 ( 1# ) * ☆	70	36	30	13	210	55
	WRSZT3-85/45 ( 2# ) * ☆	85	45	40	16	225	60
	WRSZT3-110/53 ( 3# ) * ☆	110	53	42	19	250	85
	WRSZT3-125/63 ( 4# ) * ☆	125	63	58	25	245	95
	WRSZT3-140/63 ( 5# )	140	63	65	25	245	90
4 cœurs	WRSZT4-38/18 ( 0# )	38	18	10	5	130	45
	WRSZT4-50/24 ( 1# ) ☆	50	24	16	7	135	45
	WRSZT4-70/32 ( 2# ) ☆	70	32	23	9	180	65
	WRSZT4-80/44 ( 3# ) ☆	80	44	30	13	210	75
	WRSZT4-90/44 ( 4# ) ☆	90	44	35	13	210	75
	WRSZT4-110/53 ( 5# )	110	53	40	13	210	75
	WRSZT4-110/51 ( 5# lengthen )	110	51	40	17	225	55
5 cœurs	WRSZT5-42/21 ( 0# )	42	21	12	5	155	55
	WRSZT5-57/29 ( 1# )	57	29	16	7	170	60
	WRSZT5-70/38 ( 2# )	70	38	23	9	170	55
	WRSZT5-90/50 ( 3# )	90	50	30	13	180	60
	WRSZT5-120/47 ( 4# )	120	47	39	14	205	80

Remarque:
* Signifie conductrice permanent général évasion pendant trois cœurs évasion
* Signifie PILC breakout permanent général pour trois les noyaux ou quatre coeurs en petits groupes
