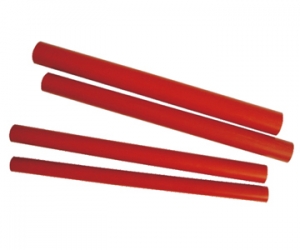

Tubes thermorétractables isolant
Description:
Fabriqué en polyoléfine réticulée
Utilisés dans les joints par câble jusqu'à 36 kV
Haute isolation
Continu la température du fonctionnement: -45℃ à 105℃
Température de rétreint: commencer à 100℃, et entièrement récupéré à 130℃
Couleur: rouge
Tableau de sélection
| Numéro de produit | Diamètre intérieur | Après la épaisseur de paroi récupéré /mm (±10%) | Longueur standard /mm | |
| Comme fournie (Min)/mm | Après la récupéré (Max) /mm | |||
| WRSHJG-30/12 | 30 | 12 | 3.6 | 500-850 |
| WRSHJG-35/14 | 35 | 14 | 3.8 | 500-850 |
| WRSHJG-40/17 | 40 | 17 | 3.8 | 500-850 |
| WRSHJG-45/18 | 45 | 18 | 3.8 | 500-850 |
| WRSHJG-50/22 | 50 | 22 | 3.8 | 500-850 |
| WRSHJG-55/25 | 55 | 25 | 3.8 | 500-850 |
| WRSHJG-55/22 | 55 | 22 | 5.8 | 500-850 |
| WRSHJG-60/25 | 60 | 25 | 5.8 | 500-850 |
| WRSHJG-65/26 | 65 | 26 | 5.8 | 500-850 |
| WRSHJG-70/29 | 70 | 29 | 5.8 | 500-850 |
| WRSHJG-80/35 | 80 | 35 | 5.8 | 500-850 |
| WRSHJG-85/38 | 85 | 38 | 5.8 | 500-850 |
| WRSHJG-100/39 | 100 | 39 | 5.8 | 500-850 |
| WRSHJG-120/42 | 120 | 42 | 5.8 | 500-850 |
Données techniques
| Propriété | Méthode d'essai | Valeur forfaitaire |
| Température de fonctionnement | IEC 216 | -45 ℃ à 105 ℃ |
| Résistance en traction | ASTM-D-2671 | ≥12MPa |
| Elongation à la rupture | ASTM-D-2671 | ≥400% |
| Résistance en traction après vieillissement | ASTM-D-2671 | ≥10MPa (130 ℃ ,168hrs) |
| Elongation à la rupture après vieillissement | ASTM-D-2671 | ≥250% (130 ℃ ,168hrs) |
| Résistance diélectrique | IEC 60243 | ≥25kV/mm |
| Résistivité de volume | ASTM-D-2303 | ≥1×1014Ω·cm |
| Constante diélectrique | IEC 60250 | ≤3.0 |
| Retrait longitudinal | ASTM-D-2671 | ≤10% |
| Excentricité | ASTM-D-2671 | ≤30% |
| Absorption de l'eau | ISO 62 | ≤0.5% |
| Corrosion du cuivre | ASTM-D-2671 | Pas de corrosion (130 ℃ ,168hrs) |
| Pliage à froid | ASTM-D-2671 | Aucune fissuration (-40 ℃ , 4hrs) |
