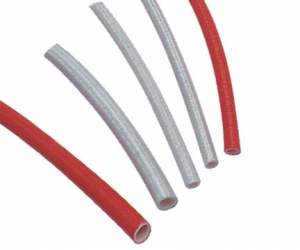

Gaine tressée en caoutchouc de silicone SRG-W&SRG-N

Description:
Gaine tressée fibre de verre avec l’enduction en caoutchouc de silicone
C'est une protection de l'isolation pour les appareils électroménagers, les luminaires, les machines, les instruments électroniques, etc.

Caractéristiques
1. Deux types: Le fibre de tresse interne et le caoutchouc de silicone externe (SRG-N), le caoutchouc de silicone interne et le fibre de tresse externe (SRG-W).
2. Température de fonctionnement: -60℃~200℃
3. RoHS compatible ; UL approuvé
4. Bonne flexibilité, résistance à l'arc électrique, résistance au corona
5. Couleur nominale: blanc (autres couleurs selon la demande)

Dimensions (SRG-N)

Dimension (mm)	Tolérance du diamètre intérieur (mm)	Épaisseur de paroi moyenne (mm) (mm)			Emballage (M/bobine)
Dimension (mm)	Tolérance du diamètre intérieur (mm)	1500V, 2500V	4000V(mm)	7000V	Emballage (M/bobine)
0.5	0.5 ± 0.20	0.20 ± 0.05	0.40 ± 0.05	0.45 ± 0.05	100
1.0	1.0 ± 0.20	0.20 ± 0.05	0.40 ± 0.05	0.45 ± 0.05	100
1.5	1.5 ± 0.20	0.20 ± 0.05	0.40 ± 0.05	0.45 ± 0.05	100
2.0	2.0 ± 0.20	0.20 ± 0.05	0.40 ± 0.05	0.45 ± 0.05	100
2.5	2.5 ± 0.20	0.20 ± 0.05	0.40 ± 0.05	0.50 ± 0.05	100
3.0	3.0 ± 0.25	0.23 ± 0.05	0.40 ± 0.05	0.50 ± 0.05	100
3.5	3.5 ± 0.25	0.23 ± 0.05	0.45 ± 0.05	0.55 ± 0.05	100
4.0	4.0 ± 0.25	0.23 ± 0.05	0.45 ± 0.05	0.55 ± 0.05	100
4.5	4.5 ± 0.25	0.23 ± 0.05	0.45 ± 0.05	0.55 ± 0.05	100
5.0	5.0 ± 0.35	0.30 ± 0.05	0.45 ± 0.05	0.55 ± 0.05	100
6.0	6.0 ± 0.35	0.30 ± 0.05	0.50 ± 0.05	0.60 ± 0.05	100
7.0	7.0 ± 0.50	0.35 ± 0.05	0.50 ± 0.05	0.60 ± 0.05	50
8.0	8.0 ± 0.50	0.35 ± 0.05	0.50 ± 0.05	0.60 ± 0.05	50
9.0	9.0 ± 0.50	0.35 ± 0.05	0.50 ± 0.05	0.60 ± 0.05	50
10.0	10.0 ± 0.70	0.43 ± 0.05	0.60 ± 0.05	0.60 ± 0.05	50
12.0	12.0 ± 0.70	0.43 ± 0.05	0.60 ± 0.05	0.60 ± 0.05	30
13.0	13.0 ± 0.70	0.43 ± 0.05	0.60 ± 0.05	0.60 ± 0.05	30
14.0	14.0 ± 0.70	0.43 ± 0.05	0.60 ± 0.05	0.60 ± 0.05	30
15.0	15.0 ± 0.80	0.43 ± 0.05	0.60 ± 0.05	0.60 ± 0.05	30
16.0	16.0 ± 0.80	0.43 ± 0.05	0.60 ± 0.05	0.60 ± 0.05	30
17.0	17.0 ± 0.80	0.43 ± 0.05	0.60 ± 0.05	0.60 ± 0.05	30
18.0	18.0 ± 0.80	0.43 ± 0.05	0.60 ± 0.05	0.60 ± 0.05	30
19.0	19.0 ± 0.80	0.43 ± 0.05	0.60 ± 0.05	0.60 ± 0.05	30
20.0	20.0 ± 0.80	0.43 ± 0.05	0.60 ± 0.05	0.60 ± 0.05	30

Dimensions (SRG-W)

Dimension (mm)	Tolérance du diamètre intérieur (mm)	Épaisseur de paroi moyenne (mm)			Emballage (M/bobine)
Dimension (mm)	Tolérance du diamètre intérieur (mm)	1500V, 2500V	4000V(mm)	7000V	Emballage (M/bobine)
1.0	1.0 ± 0.15	0.20 ± 0.05	0.40 ± 0.05	0.45 ± 0.05	100
2.0	2.0 ± 0.15	0.20 ± 0.05	0.40 ± 0.05	0.45 ± 0.05	100
3.0	3.0 ± 0.15	0.23 ± 0.05	0.40 ± 0.05	0.50 ± 0.05	100
4.0	4.0 ± 0.15	0.23 ± 0.05	0.45 ± 0.05	0.55 ± 0.05	100
5.0	5.0 ± 0.20	0.30 ± 0.05	0.45 ± 0.05	0.55 ± 0.05	100
6.0	6.0 ± 0.20	0.30 ± 0.05	0.50 ± 0.05	0.60 ± 0.05	100
7.0	7.0 ± 0.20	0.35 ± 0.05	0.50 ± 0.05	0.60 ± 0.05	50
8.0	8.0 ± 0.25	0.35 ± 0.05	0.50 ± 0.05	0.60 ± 0.05	50
9.0	9.0 ± 0.25	0.35 ± 0.05	0.50 ± 0.05	0.60 ± 0.05	50
10.0	10.0 ± 0.25	0.43 ± 0.05	0.60 ± 0.05	0.60 ± 0.05	50

Paramètres techniques:

Propriété	Méthode d'essai	Exigence technique
Rigidité diélectrique (kV/mm)	IEC 243	≥18
Résistance volumique ( Ω. Cm)	IEC 93	≥1X10¹⁴
Résistance à la traction (Mpa)	ASTM D412	≥4 Mpa
Allongement (%)	ASTM D412	≥201
Inflammabilité (seulement blanc)	ISO 1210	FV-1
