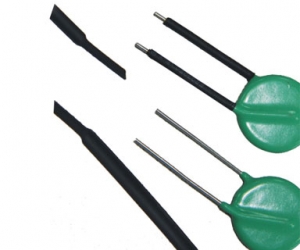

Gaine thermo-rétractable, très flexible, avec paroi ultra-mince W-1-PTCB
Description:
Gaine thermo-rétractable, très flexible, avec paroi ultra-mince
1. Paroi ultra-mince
2. Très flexible
3. Ignifuge
4. Température de fonctionnement en continu: de -55℃ à 125℃
5. Température de rétractation: 70℃~110℃
6. RoHS compatible
Dimension
| Dimension | Avant la récupération | Après la récupération (mm) | Emballage nominal | ||
| Inch | mm | Diamètre intérieur (mm) | Max diamètre intérieur (mm) | Épaisseur de paroi nominale (mm) | Longueur de bobine m/bobine |
| 1/16 | 1.0 | 1.4±0.2 | 0.65 | 0.20 | 200 |
|
|
1.5 | 1.9±0.2 | 0.85 | 0.20 | 200 |
| 3/32 | 2.0 | 2.4±0.2 | 1.00 | 0.22 | 200 |
|
|
2.5 | 2.9±0.2 | 1.30 | 0.25 | 200 |
| 1/8 | 3.0 | 3.4±0.2 | 1.50 | 0.28 | 200 |
|
|
3.5 | 3.9±0.2 | 1.80 | 0.28 | 200 |
|
|
4.0 | 4.4±0.2 | 2.00 | 0.30 | 200 |
| 3/16 | 4.5 | 4.9±0.2 | 2.30 | 0.30 | 200 |
|
|
5.0 | 5.5±0.2 | 2.5 | 0.32 | 100 |
| 1/4 | 6.0 | 6.5±0.2 | 3.0 | 0.32 | 100 |
| 5/16 | 7.0 | 7.5±0.3 | 3.5 | 0.32 | 100 |
|
|
8.0 | 8.5±0.3 | 4.0 | 0.32 | 100 |
| 3/8 | 9.0 | 9.5±0.3 | 4.5 | 0.35 | 100 |
|
|
10.0 | 10.5±0.3 | 5.0 | 0.35 | 100 |
|
|
11.0 | 11.5±0.3 | 5.5 | 0.40 | 100 |
| 1/2 | 12.0 | 12.5±0.3 | 6.0 | 0.40 | 100 |
|
|
13.0 | 13.5±0.3 | 6.5 | 0.40 | 100 |
|
|
14.0 | 14.5±0.3 | 7.0 | 0.40 | 100 |
| 5/8 | 15.0 | 15.5±0.4 | 7.5 | 0.40 | 100 |
|
|
16.0 | 16.5±0.4 | 8.0 | 0.40 | 100 |
|
|
17.0 | 17.5±0.4 | 8.5 | 0.40 | 100 |
| 3/4 | 18.0 | 18.5±0.4 | 9.0 | 0.42 | 100 |
|
|
20.0 | 20.5±0.5 | 10.0 | 0.45 | 100 |
|
|
22.0 | 22.5±0.5 | 11.0 | 0.45 | 100 |
| 1 | 25.0 | 25.5±0.5 | 12.5 | 0.45 | 50 |
Paramètres techniques:
Physique
| Propriété | Méthode d'essai | Performance typique |
| Résistance à la traction | ASTM D2671 | 10.4MPa |
| Allongement (%) | ASTM D2671 | 200% |
| Résistance à la traction après le vieillissement thermique | UL 224 158℃X 168hrs | ≥7.3 |
| Allongement après le vieillissement thermique | UL 224 158℃ X 168hrs | ≥100 |
| Choc thermique | UL 224 250℃ X 4hrs |
Aucune goutte Aucune fissuration |
Électrique
| Propriété | Méthode d'essai | Performance typique |
| Rigidité diélectrique | IEC 243 | ≥15kv/mm |
| Résistance volumique | IEC 93 | ≥1×1014Ω·㎝ |
Chimique
| Propriété | Méthode d'essai | Performance typique |
| Action contre la corrosion | UL 224 158℃ X 168hrs | PASSE |
| Compatibilité de cuivre | UL 224 158℃ X 168hrs | PASSE |
