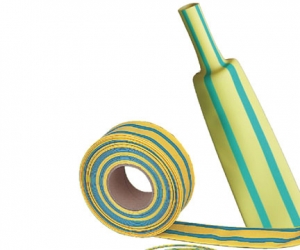

Gaine de rayure jaune / vert, flexible, ignifuge W-1-HL(2X,3X)

Description:
Gaine de rayure jaune / vert, flexible, ignifuge.

Caractéristiques
1. Flexible
2. Ignifuge
3. Température de fonctionnement: de -55℃ à 125℃
4. Ratio de rétractation: 2:1, 3:1
5. Température de rétraction: 120℃
6. RoHS compatible

W-1-HL(2X)
Dimension	Avant la récupération		Après la récupération (mm)		Emballage nominal
(mm)	Diamètre intérieur	Épaisseur de paroi	Diamètre intérieur	Épaisseur de paroi	Longueur de bobine m/bobine
Φ1.0	1.5±0.3	0.15±0.08	≤0.65	0.28±0.10	200
Φ1.5	2.0±0.3	0.18±0.08	≤0.85	0.32±0.10	200
Φ2.0	2.5±0.3	0.18±0.08	≤1.00	0.4±0.10	200
Φ2.5	3.0±0.3	0.18±0.08	≤1.30	0.4±0.10	200
Φ3.0	3.5±0.4	0.18±0.08	≤1.50	0.4±0.10	200
Φ3.5	4.0±0.4	0.22±0.08	≤1.80	0.42±0.10	200
Φ4.0	4.5±0.4	0.25±0.08	≤2.00	0.45±0.10	200
Φ4.5	5.0±0.4	0.25±0.08	≤2.30	0.50±0.10	100
Φ5.0	5.5±0.4	0.25±0.08	≤2.50	0.55±0.10	100
Φ6.0	6.5±0.4	0.28±0.08	≤3.00	0.55±0.10	100
Φ7.0	7.5±0.4	0.28±0.08	≤3.50	0.55±0.10	100
Φ8.0	8.5±0.5	0.28±0.10	≤4.00	0.6±0.10	100
Φ9.0	9.5±0.5	0.30±0.10	≤4.50	0.6±0.10	100
Φ10	10.5±0.5	0.30±0.10	≤5.00	0.6±0.10	100
Φ11	11.5±0.5	0.30±0.10	≤5.50	0.6±0.10	100
Φ12	12.5±0.5	0.30±0.10	≤6.00	0.65±0.10	100
Φ13	13.5±0.5	0.35±0.12	≤6.50	0.65±0.10	100
Φ14	14.5±0.5	0.35±0.12	≤7.00	0.7±0.10	100
Φ15	15.5±0.6	0.40±0.12	≤7.50	0.75±0.10	100
Φ16	17.0±0.6	0.40±0.12	≤8.00	0.75±0.10	100
Φ17	17.5±0.6	0.40±0.12	≤8.50	0.75±0.10	100
Φ18	19.0±0.7	0.40±0.15	≤9.00	0.8±0.15	100
Φ20	22.0±0.7	0.40±0.15	≤10.00	0.82±0.15	100
Φ22	24.0±0.7	0.40±0.15	≤11.00	0.82±0.15	100
Φ25	26.0±0.7	0.55±0.15	≤12.50	1±0.15	50
Φ28	29.0±0.7	0.55±0.15	≤14.00	1±0.15	50
Φ30	31.5±0.7	0.55±0.15	≤15.00	1.05±0.15	50
Φ35	36.5±0.7	0.55±0.15	≤17.50	1.15±0.15	50
Φ40	41.5±0.7	0.55±0.15	≤20.00	1.20±0.15	50
Φ45	46.0±0.7	0.55±0.15	≤22.50	1.20±0.15	25
Φ50	51.0±0.7	0.55±0.15	≤25.00	1.20±0.15	25
Φ60	≥60	0.60±0.15	≤30.00	1.5±0.2	25
Φ70	≥70	0.65±0.15	≤35.00	1.6±0.2	25
Φ80	≥80	0.70±0.15	≤40.00	1.7±0.2	25
Φ90	≥90	0.75±0.15	≤45.00	1.9±0.2	25
Φ100	≥100	0.80±0.20	≤50.00	2.10±0.2	25
Φ120	≥120	0.85±0.20	≤60.00	2.20±0.2	25
Φ150	≥150	0.90±0.20	≤75.00	2.20±0.2	25
Φ180	≥180	0.95±0.30	≤90.00	2.30±0.2	25

W-1-HL(3X)
Dimension		Après la récupération	Après la récupération (mm)		Emballage nominal
Inch	Métrique (mm)	Diamètre intérieur (min）	Max diamètre intérieur (mm)	Épaisseur de paroi (mm)	Longueur de bobine m/bobine
1/8	3.2	3.2	1.0	0.60±0.15	200
3/16	4.8	4.8	1.5	0.65±0.15	100
¼	6.4	6.4	2.0	0.70±0.15	100
3/8	9.5	9.5	3.0	0.80±0.15	50
½	12.7	12.7	4.0	0.95±0.20	50
¾	19.1	19.1	6.0	1.10±0.20	50
1	25.4	25.4	8.0	1.25±0.20	50
11/2	39	39	13	1.40±0.20	50

Paramètres techniques

Propriété	Méthode d'essai	Performance typique
Résistance à la traction (MPa)	ASTM D2671	≥10.4
Allongement (%)	ASTM D2671	≥200
Rigidité diélectrique (kv/mm)	IEC 243	≥15
Résistance volumique (Ω cm)	IEC 93	≥1×10¹⁴
Résistance à la traction après le vieillissement	UL224 158℃×168hr	≥7.3
Allongement après le vieillissement (%)	UL224 158℃×168hr	≥100
Choc thermique	UL224 250℃×4hr	Aucune fissuration
Inflammabilité	UL224	Vw-1
