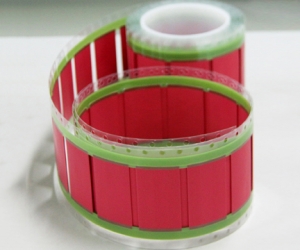

HNF-M manchon de repérage thermorétractable

Description:
HNF-M manchons d'identification est un tubes thermorétractable aplatie conçue pour l'identification de fils et câbles harnais. Il peut également être utilisée pour les applications où des caractéristiques de danger de feu limitée sont nécessaires. Le matériau sans halogènes couplé avec peu de fumée et les émissions de fumées toxiques faibles font de ce produit parfaitement utilisé dans les espaces clos comme que les transports en commun, de la marine et des installations industrielles. Norme NF F16-101 rencontre, SAE-AS 81531, MIL-STD-202F / Méthode 215J, RoHS, etc.

Matériel	Le manchonnage doit être fabriquée à partir irradié, thermiquement stabilisée et ignifugées modifié composé de polyoléfine contenant pas de cadmium ou des halogènes dans la formulation.
Domaines d'application	Commerciale, environnement industriel
Plage de température d'utilisation	-40---+125 ℃
Min. température de restauration	+85 ℃
Max. température de stockage	+50 ℃
Rapport de rétreint	2:1, 3:1
Couleur	Blanc, Jaune, l'autre couleur est disponible si commandées
Mode d'impression	Impression simple face et double a dégrossi impression les formats disponibles
Mode fourni	Type continu ou type de format de ladder est disponible
Imprimantes recommandées	Imprimante à transfert thermique
Rubans recommandés	Ruban de résine WO-80500BK, Noir, 100mm (largeur) * 300m (longueur)

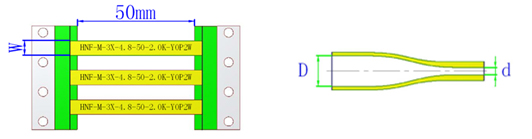

Dimensions de produit
Rapport de rétreint-2X

Numéro de pièce	Comme fournis (mm)			Après récupération (mm)
Numéro de pièce	ID(D)	Aplatir la largeur (w)	Epaisseur double du gant	ID(d)	Simple épaisseur de paroi
HNF-M-2X-1.6-50-2.5K-Y0P0O	2.00±0.20	3.7±0.3	0.48±0.10	≤0.79	0.45±0.06
HNF-M-2X-2.4-50-2.5K-Y0P0O	2.79±0.20	5.0±0.3	0.48±0.10	≤1.18	0.49±0.06
HNF-M-2X-3.2-50-2.0K-Y0P0O	3.64±0.23	6.3±0.4	0.48±0.10	≤1.59	0.51±0.06
HNF-M-2X-4.8-50-2.0K-Y0P0O	5.26±0.25	8.9±0.4	0.49±0.10	≤2.36	0.54±0.06
HNF-M-2X-6.4-50-1.5K-Y0P0O	6.92±0.28	11.5±0.4	0.50±0.10	≤3.18	0.56±0.06
HNF-M-2X-9.5-50-1.0K-Y0P0O	10.2±0.32	16.7±0.5	0.51±0.11	≤4.75	0.59±0.06
HNF-M-2X-12.7-50-1.0K-Y0P0O	13.5±0.36	21.8±0.6	0.52±0.11	≤6.35	0.60±0.07
HNF-M-2X-19-50-0.5K-Y0P0O	20.1±0.40	32.2±0.6	0.53±0.11	≤9.53	0.62±0.07
HNF-M-2X-25-50-0.5K-Y0P0O	26.7±0.45	42.5±0.7	0.55±0.12	≤12.7	0.63±0.07
HNF-M-2X-38-50-0.5K-Y0P0O	39.8±0.51	63.2±0.8	0.57±0.12	≤19.1	0.64±0.07
HNF-M-2X-51-50-0.25K-Y0P0O	53.0±0.56	83.9±0.9	0.58±0.13	≤25.4	0.64±0.08
HNF-M-2X-76-50-0.25K-Y0P0O	79.4±0.56	125.3±1.0	0.59±0.13	≤38.1	0.64±0.09

Rapport de rétreint-3X

Numéro de pièce	Comme fournis (mm)			Après récupération (mm)
Numéro de pièce	ID(D)	Aplatir la largeur (w)	Epaisseur double du gant	ID(d)	Simple épaisseur de paroi
HNF-M-3X-1.6-50-2.5K-Y0P0O	2.00±0.20	3.7±0.3	0.47±0.10	≤0.53	0.52±0.06
HNF-M-3X-2.4-50-2.5K-Y0P0O	2.79±0.20	5.0±0.3	0.47±0.10	≤0.79	0.57±0.06
HNF-M-3X-3.2-50-2.0K-Y0P0O	3.64±0.23	6.3±0.4	0.48±0.10	≤1.06	0.61±0.06
HNF-M-3X-4.8-50-2.0K-Y0P0O	5.26±0.25	8.9±0.4	0.49±0.10	≤1.59	0.67±0.06
HNF-M-3X-6.4-50-1.5K-Y0P0O	6.92±0.28	11.5±0.4	0.50±0.10	≤2.36	0.71±0.06
HNF-M-3X-9.5-50-1.0K-Y0P0O	10.2±0.32	16.7±0.5	0.52±0.11	≤3.18	0.77±0.06
HNF-M-3X-12.7-50-1.0K-Y0P0O	13.5±0.36	21.8±0.6	0.53±0.11	≤4.75	0.80±0.07
HNF-M-3X-19-50-0.5K-Y0P0O	20.1±0.40	32.2±0.6	0.55±0.11	≤6.35	0.84±0.07
HNF-M-3X-25-50-0.5K-Y0P0O	26.7±0.45	42.5±0.7	0.56±0.12	≤8.47	0.86±0.07
HNF-M-3X-38-50-0. 5K-Y0P0O	39.8±0.51	63.2±0.8	0.57±0.12	≤12.9	0.89±0.07
HNF-M-3X-51-50-0.25K-Y0P0O	53.0±0.56	83.9±0.9	0.57±0.13	≤17.2	0.90±0.08
HNF-M-3X-76-50-0.25K-Y0P0O	79.4±0.56	125.3±1.0	0.57±0.13	≤25.8	0.92±0.09

Informations sur le package

Commande en tailles (HNF-M-2X/3X)	Ladder le type de format	Type continu
Commande en tailles (HNF-M-2X/3X)	Petite boîte d'emballage (PCS/ Boîte)	A- bobine de papier d'emballage (m/ moulinet )	B-plastique moulinet d'emballage (m/ moulinet )
Φ1.6	2500	50	25
Φ2.4	2500	50	25
Φ3.2	2000	100	25
Φ4.8	2000	100	25
Φ6.4	2000	100	25
Φ9.5	1000	100	25
Φ12.7	1000	100	25
Φ19	500	100	25
Φ25	500	100	25
Φ38	500	50	25
Φ51	250	50	25
Φ76	250	50	—

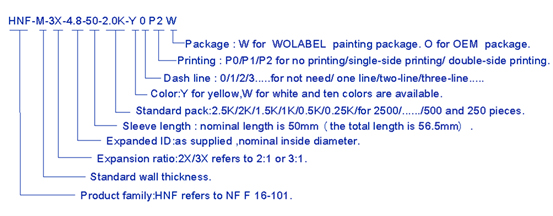

Système de numération de partie

Code de couleur	BL	Br	R	Or	Y	G	Blu	V	Gr	W
Couleur	Noire	Brun	Rouge	Orange	Jaune	Verte	Bleu	Violette	Gris	Blanc

Remarque: jaune et blanc sont standard, l'autre couleur est disponible si commandées.
